图表设置

定义图表配置设置

1. 在编辑菜单上选取全局配置，或点击一个图表上的配置扳手。
2. 点击左侧面板中的图表。你可以扩展左侧面板或右侧面板中的选择。设置页面包括的部分：

• 显示
•
• 布局
• 高亮突出
• 转换合约时显示的内容
• 趋势线
• 工具提示
• 图示头寸指示器
• 定单显示
• 杂项

显示

定义图表的全局默认显示设置。



名称 - 描述	名称 - 描述
市场时钟 - 如果选取了，将在顶部标题栏上显示时间。	工具栏 - 选取显示图表工具栏。
图表值标签 - 如果选取了，将显示价格、交易量和其它轴标签。	按钮面板 - 选取显示可配置的图表交易者按钮。
快捷键按钮 - 选取显示你可用于创建定单的一组浮动买/卖/警报快捷键按钮。快捷键按钮可以被启动用来瞬间发送。	图表标签（标识）- 如果选取了，将在图表底部显示颜色、图表类型和资产的标签。
报价面板- 如果选取了，显示合约的市场数据的报价面板将显示在图表窗口的底部。	报价区 - 选取来显示在图表顶部浮动的报价区。
十字准线 - 将光标置于十字准线模式并显示垂直十字线。	水平十字准线 - 当选择后，当你处于十字准线模式时，垂直和水平十字线均在图表上显示。当取消选择后，仅显示垂直十字线。
边际区域 - 选取这个功能，将在图表底部显示一个朝向左侧的小的蓝色箭头。移动边际可增加水平方向的空间。	柱交易量加权平均价格 - 选取在柱上显示交易量加权平均价格。
绕过参数窗口  - 选择该参数，使用特定的数据打开图表，而无需打开图表参数窗口。	显示烛柱线 - 选取来显示烛柱轮廓线。
收盘前 - 选取在图表上显示收盘前价格。	交易日之间的交叉 - 选取来显示虚线做为间隔
图表交易者 - 在图表顶部显示定单，记录，交易和投资组合标签。这些面板将在你创建定单时自动打开。	对数标度 - 更改价格轴上的增量，以“百分比变化”而不是“美元价值”变化来表示价格变化。使用记录刻度，从10到15的$5.00改变代表50%价格改变，而从20到25的$5.00改变是25%改变。
显示垂直滚动条 - 添加垂直滚动条。

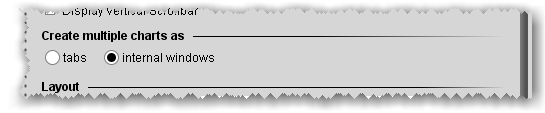

创建多图表以：

指定多图表的布局。

标签 – 每个图表进入自己的标签页。

内部窗口 – 图表在同一框架内平铺。

布局

为图表设置全局默认布局选项。



价格轴位：左、右、或左右	报价面板位置：顶部或底部
时间轴位置：顶部、底部或顶和底	图表交易者位置：顶部或底部
斐波纳契（Fibonacci）标签位置：左、中或右侧红色警报栏的顶部。	警报标签位置：左、中或或右侧红色警报栏的顶部。
横向趋势线标签位置：左、中、右或没有

高亮突出 ...

定义哪个项目在图表上和Y轴（价格）上将被高亮突出。



选取高亮突出价格轴上价格。 "光标价格"是你光标当前在图表上指向的价格。

选取高亮突出图表内的事件。将光标悬停在任何高亮的事件上将显示该事件的文字描述。

转换合约时显示的内容

当添加一个新图表时，选取使用默认的“显示的”选择（例如， 交易的股票，外汇中点）或保持当前图表中的选择。



趋势线

设置图表的趋势线特征。



区域	描述
自动完成趋势线	如果选取了，你可以指示TWS%TRADE_SYSTEM_ACRONYM%完成绘制一个趋势线。点击和把持鼠标开始你的趋势线。如想使用自动完成，松开鼠标键，然后再次点击。TWS%TRADE_SYSTEM_ACRONYM%按你的轨迹在图表中完成趋势线。
在图表中共享趋势线	如果选取了，在一个图表上绘制的一个趋势线将对相同的底层证券相应的在其它活跃图表上反映出来。
当柱尺寸相同时共享	只有当图表上的柱尺寸相同时，例如：5分钟柱，4小时柱，日柱等，才能共享趋势线。 仅当选取了图表中共享趋势线时才会启用此功能。

工具提示

指定是否在图表上显示工具提示，以及如何显示。



区域	描述
显示图表交易者按钮工具提示	选择来查看鼠标悬停在按钮面板上的按钮工具提示。
显示柱细节	选中显示柱状图中柱的细节。使用单选按钮指定信息的显示位置。 如果选择“柱细节区域”， 您可以选择显示的数据字段。 “工具提示”显示鼠标悬停信息中的详情。 每次将鼠标悬停在一个栏上的时候，“独立窗口”在图表中将打开一个小的弹出窗口。 “柱细节区域”显示右下角的信息。当鼠标悬停在每个栏上时，详细信息会更改。 显示柱细节区域中的以下任何字段：日期/时间，高，低，收盘，开盘，交易量，VWAP和研究。

图示头寸指示器

使用颜色来显示图表中一个底层证券的当前头寸。



• 选取使用图表中的线或颜色表示你当前的头寸。
• 线 - 在头寸的价格点上画一条线。
• 区域 - 对图表中向上头寸（做多头寸）或向下（做空头寸）着色。
• 自定义 - 定义着色区域的高度。

定单显示

为你图表中显示的定单定义显示功能。设定图表交易者定单（从图表中发送的定单）和所有其它定单（包括从除图表交易者之外的任何工具或窗口发送的定单）。



区域	描述
显示存在定单	在图表上显示工作中的定单。
显示已执行的定单	在图表上显示已执行的定单。
显示已取消的定单	在图表上显示已取消的定单。

其它

定义其它图表功能。



区域	描述
允许500以上的柱	在相同时间段内启用较小的柱尺寸。请注意，一些柱可能太小而无法阅读。
箭头键蜡烛选择	将用于柱与柱之间移动的控件从鼠标光标移动到键盘箭头键。
显示选择的时间段	勾选后，当移动光标时，指定时间沿图表的底部轴以黄色高亮显示。
柱形图表上限保护（从前 一个柱的最大%变化）	如果你想应用上限保护，请输入一个百分比值。如果任何柱超出了相对于前一个柱你输入的百分比，它将自动从图表中被删除。
线形图上限保护（从前 一个点的最大%变化）	如果你想应用上限保护，请输入一个百分比值。如果任何点超出了相对于前一个点你输入的百分比，它将自动从图表中被删除。
线抓取敏感度	敏感度越高，你需要抓取和移动线条就越精确。越高的敏感度使得绘制趋势线在一起更容易。
显示子图表证券选择框	选中这个功能后，当你选择添加新的图表时，将出现一个框询问你是否希望子图表使用已显示图表中的相同证券。
始终绘制所有组合	选中绘制组合。如果你不选中，您将以单个基准被询问。绘制组合比起绘制单个合约将使用更多系统资源。
交易日之间的差	定义允许的交易日之间丢失的柱数目（最高为9）。
轴标题字体大小	选择用于价格和时间轴的字体大小。
报价区域字体大小	选择用于图表报价区域内的字体大小。
